ການວິເຄາະທີ່ສົມບູນແບບຂອງຂະບວນການ FPC Flash Plating

ແຜງວົງຈອນພິມທີ່ມີຄວາມຍືດຫຍຸ່ນ (FPCs) ເປັນອົງປະກອບທີ່ຂາດບໍ່ໄດ້ຂອງອຸປະກອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ, ມີຢູ່ທົ່ວທຸກແຫ່ງຈາກຫນ້າຈໍໂທລະສັບສະຫຼາດທີ່ສາມາດພັບໄດ້ຈົນເຖິງການວັດແທກຄວາມຊັດເຈນໃນອຸປະກອນທາງການແພດ. Flash plating ແມ່ນຂະບວນການຜະລິດຫຼັກທີ່ຊ່ວຍໃຫ້ປະສິດທິພາບສູງແລະຄວາມຫນ້າເຊື່ອຖືສູງໃນ FPCs.

ສະພາບລວມຂອງຂະບວນການ: ການເດີນທາງທີ່ສົມບູນຈາກການຂຸດເຈາະໄປຫາແຜ່ນທອງແດງ

ຂະບວນການຊຸບແຟດໃນການຜະລິດ FPC ແມ່ນຊຸດຂອງການດໍາເນີນງານທີ່ຊັດເຈນ. ຂະບວນການທັງຫມົດເລີ່ມຕົ້ນດ້ວຍການເຈາະ, ການສ້າງເສັ້ນທາງສໍາລັບການເຊື່ອມຕໍ່ວົງຈອນເທິງຊັ້ນຍ່ອຍທີ່ມີຄວາມຍືດຫຍຸ່ນ. ຕໍ່ໄປແມ່ນຂະບວນການຂອງແຜ່ນທອງແດງ, ບ່ອນທີ່ມີຊັ້ນບາງໆຂອງທອງແດງຖືກຝາກໄວ້ໃນຝາຂຸມ, ສ້າງພື້ນຖານການຜະລິດສໍາລັບການເຄືອບ electroplating ຕໍ່ມາ.

ຫຼັກຂອງຂະບວນການ plating flash ແມ່ນຢູ່ໃນຄໍາວ່າ "flash," ຮຽກຮ້ອງໃຫ້ມີຊັ້ນແຜ່ນທີ່ສໍາຄັນທີ່ຈະສໍາເລັດພາຍໃນພຽງແຕ່ 3 ນາທີ. ຊັ້ນທອງແດງບາງໆແລະເປັນເອກະພາບນີ້ແມ່ນພື້ນຖານສໍາລັບການປຸງແຕ່ງຕໍ່ມາ. ຫຼັງຈາກນັ້ນ, ຂັ້ນຕອນຂອງການ lamination ຮູບເງົາແຫ້ງເລີ່ມຕົ້ນ, ກວມເອົາພື້ນຜິວກະດານດ້ວຍຮູບເງົາທີ່ມີແສງເພື່ອກະກຽມສໍາລັບການສ້າງຕັ້ງຂອງຮູບແບບວົງຈອນ.

ຂັ້ນຕອນການເປີດເຜີຍແລະການພັດທະນາກໍານົດຮູບຮ່າງທີ່ຊັດເຈນຂອງວົງຈອນ. ໂດຍຜ່ານການປິ່ນປົວແສງສະຫວ່າງແລະສານເຄມີ, ຮູບເງົາແຫ້ງທີ່ບໍ່ຕ້ອງການຖືກໂຍກຍ້າຍອອກ, ເປີດເຜີຍພື້ນທີ່ທີ່ຕ້ອງການການເຄືອບທອງແດງຂັ້ນສອງ. ແຜ່ນທອງແດງຂັ້ນສອງຂັ້ນສຸດທ້າຍເຮັດໃຫ້ວົງຈອນຫນາແຫນ້ນຕາມຄວາມຕ້ອງການ, ຮັບປະກັນການສົ່ງໄຟຟ້າໃນປະຈຸບັນທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.

ແຕ່ລະຂັ້ນຕອນແມ່ນຄ້າຍຄືການເຕັ້ນ choreographed ລະມັດລະວັງ; ເຖິງແມ່ນວ່າການບ່ຽງເບນເລັກນ້ອຍສາມາດນໍາໄປສູ່ຄວາມບົກຜ່ອງດ້ານການເຮັດວຽກໃນກະດານວົງຈອນທັງຫມົດ. ຄວາມຕ້ອງການສໍາລັບຄວາມແມ່ນຍໍານີ້ແມ່ນວ່າເປັນຫຍັງການຜະລິດ FPC ຖືກເອີ້ນວ່າ "ສິນລະປະຄວາມແມ່ນຍໍາຂອງອຸດສາຫະກໍາເອເລັກໂຕຣນິກ."

ເຕັກໂນໂລຢີທີ່ສໍາຄັນ: ການປິ່ນປົວພິເສດຂອງພື້ນທີ່ໂຄ້ງ

ໃນການຜະລິດ FPC, ການຈັດການພື້ນທີ່ໂຄ້ງແມ່ນຫນຶ່ງໃນລັກສະນະທີ່ທ້າທາຍທີ່ສຸດ. ເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງແຜ່ນວົງຈອນໃນລະຫວ່າງການບິດຊ້ໍາອີກຄັ້ງ, ແຜ່ນທອງແດງບໍ່ໄດ້ຖືກອະນຸຍາດໃຫ້ຢູ່ໃນພື້ນທີ່ໂຄ້ງ. ນີ້ແມ່ນ ໜຶ່ງ ໃນຄວາມແຕກຕ່າງພື້ນຖານລະຫວ່າງ FPC ແລະການຜະລິດ PCB ແຂງ.

ພື້ນທີ່ໂຄ້ງແມ່ນ "ຮ່ວມກັນ" ຂອງ FPC. ຖ້າພື້ນທີ່ນີ້ຖືກເຄືອບດ້ວຍທອງແດງ, ຄວາມຫນາຂອງແຜ່ນທອງແດງທີ່ເພີ່ມຂຶ້ນຈະຫຼຸດລົງຄວາມຍືດຫຍຸ່ນຂອງວັດສະດຸ. ເມື່ອເວລາຜ່ານໄປ, ການບິດເບືອນຊ້ໍາຊ້ອນຈະເຮັດໃຫ້ຄວາມເຫນື່ອຍລ້າຂອງຊັ້ນທອງແດງ, ມີຜົນກະທົບຢ່າງຫນັກແຫນ້ນຕໍ່ອາຍຸຂອງຜະລິດຕະພັນ.

ໃນການຜະລິດຕົວຈິງ, ພື້ນທີ່ໂຄ້ງທີ່ບໍ່ໄດ້ເຄືອບແມ່ນໃຫຍ່ກວ່າການເປີດກາວທີ່ບໍລິສຸດເລັກນ້ອຍ. ນີ້ແມ່ນເພື່ອປ້ອງກັນການແກ້ໄຂແຜ່ນທອງແດງຈາກການເຈາະເຂົ້າໄປໃນພື້ນທີ່ໂຄ້ງ. ການອອກແບບ "ພື້ນທີ່ສະຫງວນ" ນີ້ຮັບປະກັນການທໍາງານຂອງວົງຈອນບໍ່ໄດ້ຮັບຜົນກະທົບໃນຂະນະທີ່ເພີ່ມການປົກປ້ອງສູງສຸດຂອງຄວາມຍືດຫຍຸ່ນຂອງພື້ນທີ່ໂຄ້ງ.

ການປິ່ນປົວຂອງຂໍ້ຕໍ່ແມ່ນມີຄວາມສໍາຄັນເທົ່າທຽມກັນ. ຂໍ້ມູນຈໍາເພາະຂອງການຜະລິດກໍານົດຢ່າງຊັດເຈນວ່າຂໍ້ຕໍ່ບໍ່ຢູ່ໃນພື້ນທີ່ delamination ແລະຕ້ອງໃຊ້ການອອກແບບເປັນຄື້ນ. ການອອກແບບນີ້ມີປະສິດຕິຜົນ disperses ຄວາມກົດດັນ, ປ້ອງກັນການແຕກແຍກທີ່ເກີດຈາກຄວາມເຂັ້ມຂົ້ນຂອງຄວາມກົດດັນ.

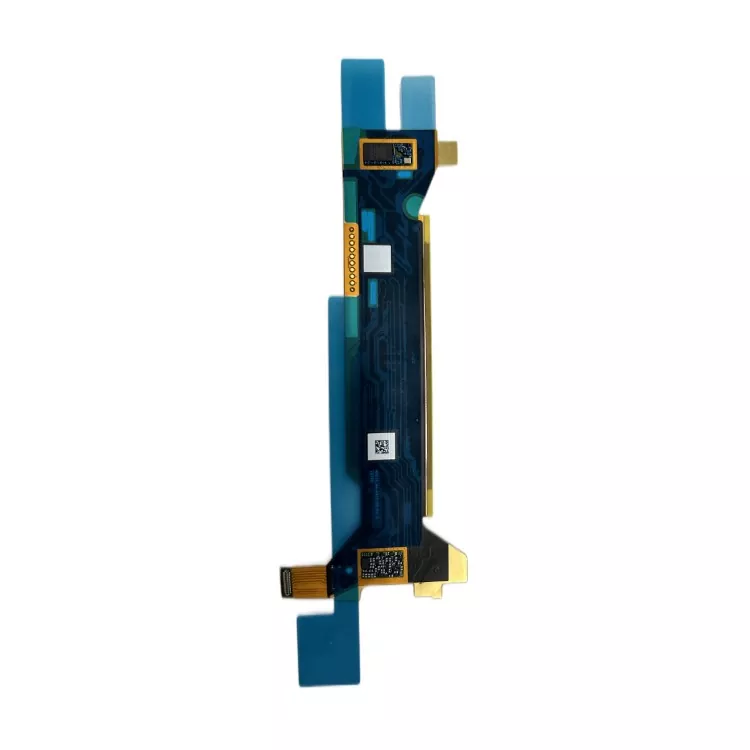

ຈິນຕະນາການໜ້າຈໍທີ່ສາມາດພັບໄດ້ຂອງສະມາດໂຟນ, ມີການໂຄ້ງນັບສິບ, ເຖິງຫຼາຍຮ້ອຍ, ໃນແຕ່ລະມື້. ມັນເປັນການປະຕິບັດທີ່ສົມບູນແບບຂອງລາຍລະອຽດຂະບວນການເຫຼົ່ານີ້ທີ່ຮັບປະກັນວ່າອຸປະກອນຈະບໍ່ລົ້ມເຫລວເນື່ອງຈາກ FPC ເຮັດວຽກຜິດປົກກະຕິໃນລະຫວ່າງການນໍາໃຊ້ໃນໄລຍະຍາວ.

ການຄວບຄຸມທີ່ຊັດເຈນ: ຄວາມຕ້ອງການສອງເທົ່າຂອງເວລາແລະພື້ນທີ່ ຄໍາວ່າ "flash" ໃນຊື່ຂອງຂະບວນການ plating flash ສະທ້ອນໃຫ້ເຫັນຄວາມຕ້ອງການຄວາມໄວຂອງຂັ້ນຕອນນີ້. ມາດຕະຖານອຸດສາຫະກໍາໄດ້ກໍານົດຢ່າງຊັດເຈນວ່າແຜ່ນແຟດຕ້ອງສໍາເລັດພາຍໃນ 3 ນາທີ. ນີ້ບໍ່ແມ່ນການກໍານົດເວລາທີ່ຕົນເອງມັກ, ແຕ່ເປັນການແກ້ໄຂທີ່ດີທີ່ສຸດທີ່ໄດ້ມາຈາກການທົດລອງຢ່າງກວ້າງຂວາງ ແລະປະສົບການການຜະລິດຕົວຈິງ.

ໄລຍະເວລາສັ້ນເກີນໄປ ສົ່ງຜົນໃຫ້ເກີດການຊຶມເຊື້ອທອງແດງບໍ່ພຽງພໍ, ບໍ່ສະໜອງພື້ນຖານການນໍາທີ່ພຽງພໍສໍາລັບຂະບວນການຕໍ່ໄປ; ເວລາດົນເກີນໄປອາດຈະເຮັດໃຫ້ຊັ້ນທອງແດງບໍ່ສະຫມໍ່າສະເຫມີ, ສົ່ງຜົນໃຫ້ເມັດຫຍາບແລະການຍຶດເກາະບໍ່ພຽງພໍ. ປ່ອງຢ້ຽມທີ່ໃຊ້ເວລາ 3 ນາທີບັນລຸຄວາມສົມດຸນທີ່ສົມບູນແບບລະຫວ່າງປະສິດທິພາບແລະຄຸນນະພາບ.

ຂັ້ນ​ຕອນ​ຂອງ​ການ​ສໍາ​ຮອງ​ທອງ​ແດງ​ມີ​ຈຸດ​ສຸມ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​. ໃນທີ່ນີ້, ພື້ນທີ່ຂອງແຜ່ນທອງແດງຕ້ອງໄດ້ຮັບການລະບຸໄວ້ຢ່າງແນ່ນອນ. ຄວາມຕ້ອງການນີ້, ເບິ່ງຄືວ່າງ່າຍດາຍ, ຕົວຈິງແລ້ວກ່ຽວຂ້ອງກັບຫຼາຍດ້ານເຊັ່ນ: ການຄວບຄຸມຄຸນນະພາບຜະລິດຕະພັນ, ການຄຸ້ມຄອງຄ່າໃຊ້ຈ່າຍ, ແລະການຕິດຕາມ.

ພື້ນທີ່ຂອງແຜ່ນທອງແດງມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມຕ້ານທານແລະຄວາມສາມາດໃນການບັນຈຸໃນປະຈຸບັນຂອງຜະລິດຕະພັນສຸດທ້າຍ. ການຄວບຄຸມພື້ນທີ່ທີ່ຊັດເຈນຫມາຍເຖິງການຄວບຄຸມທີ່ຊັດເຈນຂອງການປະຕິບັດວົງຈອນ, ເຊິ່ງເປັນຫນຶ່ງໃນຄວາມແຕກຕ່າງທີ່ສໍາຄັນລະຫວ່າງ FPCs ຊັ້ນສູງແລະຜະລິດຕະພັນທໍາມະດາ.

ຈາກທັດສະນະຄ່າໃຊ້ຈ່າຍ, ທອງແດງແມ່ນຫນຶ່ງໃນຄ່າໃຊ້ຈ່າຍວັດສະດຸຕົ້ນຕໍໃນການຜະລິດ FPC. ການຄວບຄຸມທີ່ຊັດເຈນຂອງພື້ນທີ່ແຜ່ນທອງແດງສາມາດຫຼີກເວັ້ນສິ່ງເສດເຫຼືອຂອງວັດສະດຸທີ່ບໍ່ຈໍາເປັນ, ເຊິ່ງສາມາດເຮັດໃຫ້ການປະຫຍັດຄ່າໃຊ້ຈ່າຍຢ່າງຫຼວງຫຼາຍໃນການຜະລິດຈໍານວນຫລາຍ. ສິ່ງທີ່ສໍາຄັນກວ່ານັ້ນ, ຂໍ້ມູນພື້ນທີ່ສະຫນອງພື້ນຖານສໍາລັບການຕິດຕາມຄຸນນະພາບ; ເມື່ອບັນຫາຜະລິດຕະພັນເກີດຂຶ້ນ, ມັນສາມາດຖືກຕິດຕາມຢ່າງໄວວາກັບຕົວກໍານົດການຂະບວນການສະເພາະ.

ການຮັບປະກັນຄຸນນະພາບ: ການຄວບຄຸມຫຼາຍຊັ້ນຮັບປະກັນຄວາມຜິດປົກກະຕິສູນ

ຄວາມຫນ້າເຊື່ອຖືຂອງ FPCs ເລີ່ມຕົ້ນດ້ວຍທຸກໆລາຍລະອຽດຂອງການອອກແບບຂະບວນການ. ນອກເຫນືອຈາກການປິ່ນປົວພິເສດຂອງພື້ນທີ່ໂຄ້ງແລະຂໍ້ຕໍ່, ຫຼາຍຊັ້ນຂອງມາດຕະການຄວບຄຸມຄຸນນະພາບໄດ້ຖືກປະຕິບັດຕະຫຼອດຂະບວນການທັງຫມົດ.

ໃນຂັ້ນຕອນຂອງການ lamination ຮູບເງົາແຫ້ງຫຼັງຈາກການ plating flash, ຄວາມເປັນເອກະພາບຂອງຄວາມຫນາຂອງຮູບເງົາໂດຍກົງຜົນກະທົບຕໍ່ການເປີດເຜີຍແລະການພັດທະນາ. ສາຍການຜະລິດທີ່ທັນສະໄຫມມັກຈະມີລະບົບຕິດຕາມກວດກາອອນໄລນ໌ເພື່ອວັດແທກຄວາມຫນາຂອງຮູບເງົາໃນເວລາທີ່ແທ້ຈິງແລະອັດຕະໂນມັດປັບຕົວກໍານົດການຂະບວນການເພື່ອຮັບປະກັນຄວາມສອດຄ່ອງ.

ຄວາມແມ່ນຍໍາຂອງຂັ້ນຕອນການເປີດເຜີຍກໍານົດຄວາມຊັດເຈນຂອງຮູບແບບວົງຈອນ. ເຄື່ອງ exposure ຂັ້ນສູງໃຊ້ເທກໂນໂລຍີການຖ່າຍຮູບເລເຊີໂດຍກົງ, ເຮັດໃຫ້ການຜະລິດເສັ້ນແລະໄລຍະຫ່າງຂະຫນາດນ້ອຍກວ່າ 10 micrometers, ຕອບສະຫນອງຄວາມຕ້ອງການອອກແບບຂອງ FPC ທີ່ມີຄວາມຫນາແຫນ້ນສູງຂອງມື້ນີ້.

ການຄວບຄຸມຄຸນນະພາບໃນຂັ້ນຕອນຂອງການເຄືອບທອງແດງຂັ້ນສອງແມ່ນສໍາຄັນໂດຍສະເພາະ. ນອກຈາກການຄວບຄຸມພື້ນທີ່, ຄວາມຫນາຂອງຊັ້ນທອງແດງ, ຄວາມເປັນເອກະພາບ, ແລະໂຄງສ້າງຂອງຜລຶກທັງຫມົດຮຽກຮ້ອງໃຫ້ມີການຕິດຕາມຢ່າງເຂັ້ມງວດ. ໂດຍທົ່ວໄປແລ້ວ, ສາຍແຜ່ນໄຟຟ້າທີ່ທັນສະ ໄໝ ແມ່ນມີເຄື່ອງວັດແທກຄວາມຫນາ X-ray ແລະເຄື່ອງວິເຄາະທາງເຄມີເພື່ອຕິດຕາມຄຸນນະພາບຂອງແຜ່ນໃນແບບສົດໆ.

ມາດຕະການຄວບຄຸມຄຸນນະພາບຫຼາຍຊັ້ນເຫຼົ່ານີ້ຮັບປະກັນວ່າຜະລິດຕະພັນສຸດທ້າຍຕອບສະຫນອງຄວາມຕ້ອງການທີ່ເຂັ້ມງວດຂອງຂົງເຂດຕ່າງໆ, ຈາກເຄື່ອງໃຊ້ໄຟຟ້າເພື່ອອຸປະກອນເອເລັກໂຕຣນິກລົດຍົນແລະອຸປະກອນທາງການແພດ. ໃນຄໍາຮ້ອງສະຫມັກລົດຍົນ, FPCs ອາດຈະຕ້ອງທົນທານຕໍ່ການປ່ຽນແປງຂອງອຸນຫະພູມຈາກ -40 ° C ຫາ 125 ° C; ໃນອຸປະກອນທາງການແພດ, ຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວແລະຄວາມເຂົ້າກັນໄດ້ທາງຊີວະພາບຕ້ອງໄດ້ຮັບການຮັບປະກັນ.

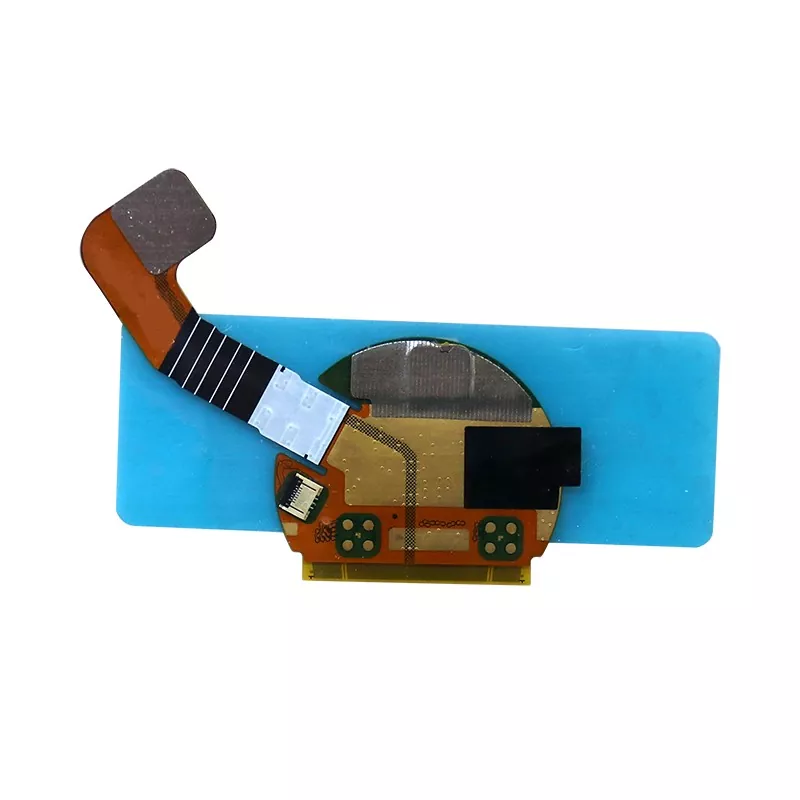

ຂະບວນການ plating flash ແມ່ນຄ້າຍຄືສິລະປະຂອງ "ແຕ້ມ" ວົງຈອນໃນ substrate ປ່ຽນແປງໄດ້; ແຕ່ລະຂັ້ນຕອນ embodies ການສະແຫວງຫາຂອງວິສະວະກອນຂອງຄວາມສົມດູນລະຫວ່າງຄວາມແມ່ນຍໍາແລະຄວາມຍືດຫຍຸ່ນ. ດ້ວຍການເພີ່ມຂຶ້ນຂອງອຸປະກອນ wearable, ຈໍສະແດງຜົນທີ່ມີຄວາມຍືດຫຍຸ່ນແລະອຸປະກອນການແພດຈຸນລະພາກ, ຂະບວນການຜະລິດ FPC ຈະສືບຕໍ່ພັດທະນາໄປສູ່ຄວາມແມ່ນຍໍາ, ຄວາມຍືດຫຍຸ່ນແລະຄວາມຫນ້າເຊື່ອຖືທີ່ສູງຂຶ້ນ, ກາຍເປັນການເຊື່ອມຕໍ່ທີ່ເບິ່ງບໍ່ເຫັນທີ່ເຊື່ອມຕໍ່ໂລກເອເລັກໂຕຣນິກໃນອະນາຄົດ.
